Ping

Copyright © Quectel Wireless Solutions Co., Ltd. 2026. All rights reserved.

---

功能概述

Ping是一种基于ICMP（Internet Control Message Protocol，互联网控制报文协议）的网络诊断工具，主要用于测试主机间的网络连通性、测量RTT（Round-Trip Time，往返时间）和评估丢包率。

• 核心机制：发送ICMP Echo_Request，等待目标主机返回ICMP Echo_Reply。

• 在嵌入式/物联网场景中，Ping的常见用途包括：

  • 开机自检

  • 周期性心跳

  • 故障定位（DNS、路由、防火墙）

基本要素

1. 工作原理：基于ICMP协议的回显请求/应答机制实现连通性检测：模块发送Echo包到目标主机；若目标主机存活且网络可达，将返回Echo-Reply包，以此验证双向连通性。

2. 网络协议支持：Ping功能的实现依赖于底层网络协议栈对ICMP协议的完整支持。

3. 网络接口配置：系统需正确配置网络接口参数（如IP地址、子网掩码和默认网关等），以确保网络数据包的正常收发。

4. 高精度定时器：为准确测量RTT，嵌入式系统需提供高精度的硬件或软件定时器来计算时间差。

5. TTL（Time To Live，生存时间）：控制数据包在网络中的最大路由跳数。每经过一个路由器，TTL值减1；当TTL递减至0时，数据包将被丢弃并返回ICMP Time Exceeded消息。

6. 输入参数：

   • 目标地址：目标主机的域名或IPv4/IPv6地址。

   • 字节数：ICMP数据报文的字节数。

   • 次数：单次Ping操作中发送Echo报文的次数。

   • 时间：等待Echo Reply报文的最大时间阈值（毫秒）。

   • TTL：Echo报文在网络中的最大转发跳数。

7. 输出结果：

   • 字节数：接收到的应答报文大小。

   • TTL：应答报文的剩余生存时间。

   • RTT：从发送请求到接收应答的时间差。

   • 远程IP地址：应答报文的源IP地址。

   • 最终统计信息：包括发送包数，接收包数、丢包数、最小RTT，最大RTT，平均RTT等。

8. 常见结果：

   • 成功连接：正常接收到Reply报文。

   • 主机不存在：显示“请求找不到主机”。

   • 请求超时：Echo报文到达目标但Reply报文丢失。

   • 无法访问目标主机：Echo报文在传输途中被终止。

9. 故障排查步骤：

   • Ping 127.0.0.1：验证本地TCP/IP协议栈是否正常。

   • Ping [本机IP]：验证本地网卡及网络接口配置。

   • Ping [网关IP]：检查网络连接。

   • Ping [远端主机IP]：测试与外部网络的连通性。

流程概述

1. 创建数据包：源主机创建一个包含ICMP报文的数据包。默认报文长度为56字节，报文中包含数据包标识符（通常为进程ID）、序列号和时间戳等信息。

2. 发送数据包：将创建的数据包通过本地网络接口发送至目标主机，进入网络传输链路。

3. 接收响应：目标主机接收到数据包后，若网络连接畅通，将构造并返回一个ICMP Echo Reply（回送应答）报文。该报文的标识符与序列号必须与原始请求报文保持一致。

4. 解析结果：源主机接收到目标主机的回送应答报文后，匹配标识符与序列号完成报文配对，并根据时间戳计算RTT，随后输出诊断结果。

5. 循环执行：根据设置的数据包发送次数，循环执行上述收发过程，达到指定次数后停止。

ICMP报文标准结构

Ping请求包（ICMP ECHO_REQUEST）结构

[IP头部][ICMP类型=8][ICMP代码=0][校验和][标识符][序列号][数据（时间戳+填充）]

1. IP头部（20字节）

   • 包含源IP地址、目的IP地址、TTL等字段。

2. ICMP头部（8字节）

   • ICMP类型（Type）：8（回显请求ECHO_REQUEST）。

   • ICMP代码（Code）：0。

   • 校验和（Checksum）：用于验证ICMP头部和数据的完整性。

   • 标识符（Identifier）：用于匹配请求与响应报文。

   • 序列号（Sequence Number）：用于匹配请求和响应报文。

3. 数据部分

   • 默认为56字节，可配置。

   • 通常包含用于计算RTT的时间戳信息和用于填充的固定字符串（如"ping"）。

Ping应答包（ICMP ECHO_REPLY）结构

[IP头部][ICMP类型=0][ICMP代码=0][校验和][标识符][序列号][数据（与请求包相同）]

1. IP头部（20字节）

   • 包含源IP地址（原始目的IP）、目的IP地址（原始源IP）、TTL等字段。

2. ICMP头部（8字节）

   • ICMP类型（Type）：0（回显应答ECHO_REPLY）。

   • ICMP代码（Code）：0。

   • 校验和（Checksum）：重新计算以匹配回应包。

   • 标识符（Identifier）：与请求包相同，用于报文配对。

   • 序列号（Sequence Number）：与请求包相同，用于报文配对。

3. 数据部分：

   • 与请求包的数据部分完全相同（包括时间戳和填充字节）。

补充说明

• TTL字段：请求包的TTL通常设置为255，远端应答包的TTL取决于目标主机的操作系统（如BSD系统常设置为255，其他系统可能设置为30或60）。

• 校验和计算：ICMP头部和数据的校验和是整个ICMP消息（包括头部和数据）的16位补码和。

以下是Ping请求包和应答包的消息结构：

Ping API

头文件

qcm_ping_app.h

函数概览

函数	描述
qcm_ping_start()	启用Ping功能并根据配置信息设置发送的数据包

函数详解

qcm_ping_start

• 功能描述
  启用Ping功能并根据配置信息设置发送的数据包。

• 函数原型

qcm_ping_error_e  qcm_ping_start(qosa_int32_t cid,
                                 qosa_int32_t sim_id,
                                 const char *host,
                                 qcm_ping_config_type *ping_options,
                                 qcm_ping_event_cb cb_fun,
                                 void *user_param);

• 参数说明

参数名	输入/输出	类型	说明
cid	输入	qosa_int32_t	PDP Client ID
sim_id	输入	qosa_int32_t	SIM ID 0：SIM卡1 1：SIM卡2
host	输入	const char *	目标主机的域名或IPv4/IPv6地址
ping_options	输入	qcm_ping_config_type *	Ping的配置信息；详见 qcm_ping_config_type
cb_fun	输入	qcm_ping_event_cb	Ping事件的回调函数；详见 qcm_ping_event_cb
user_param	输入	void*	用户自定义参数

• 返回值说明
  QCM_PING_OK：函数执行成功
  其他值：函数执行失败；详见 qcm_ping_error_e

qcm_ping_event_cb

• 函数原型

typedef void (*qcm_ping_event_cb)(qcm_ping_event_type event_id,
                                  qcm_ping_error_e evt_code,
                                  qcm_ping_resp_t *resp_ptr,
                                  void *user_param);

• 参数说明

参数名	输入/输出	类型	说明
event_id	输入	qcm_ping_event_type	Ping返回的事件类型；详见 qcm_ping_event_type
evt_code	输入	qcm_ping_error_e	Ping事件的结果码；详见 qcm_ping_error_e
resp_ptr	输入	qcm_ping_resp_t *	Ping返回的响应信息；详见 qcm_ping_resp_t
user_param	输入	void*	用户自定义参数

• 返回值说明
  无

结构体定义

qcm_ping_config_type

Ping的配置信息结构体定义如下：

typedef struct
{
    qosa_uint32_t num_data_bytes;
    qosa_uint32_t ping_response_time_out;
    qosa_uint32_t num_pings;
    qosa_uint32_t ttl;
} qcm_ping_config_type;

参数	类型	说明
num_data_bytes	qosa_uint32_t	Ping数据包大小；单位：字节
ping_response_time_out	qosa_uint32_t	等待PING响应的超时时间；单位：毫秒
num_pings	qosa_uint32_t	Ping的次数
ttl	qosa_uint32_t	Ping数据包的TTL

qcm_ping_resp_t

Ping返回的响应信息结构体定义如下：

 typedef struct
{
    union
    {
        qcm_ping_summary_type summary;
        qcm_ping_stats_type   status;
    } type;
} qcm_ping_resp_t;

参数	类型	说明
summary	qcm_ping_summary_type	Ping的汇总统计信息；详见 qcm_ping_summary_type
status	qcm_ping_stats_type	Ping的实时状态信息；详见 qcm_ping_stats_type

qcm_ping_summary_type

Ping的汇总统计信息结构体定义如下：

typedef struct
{
    qosa_uint32_t min_rtt;
    qosa_uint32_t max_rtt;
    qosa_uint32_t avg_rtt;
    qosa_uint32_t num_pkts_sent;
    qosa_uint32_t num_pkts_recvd;
    qosa_uint32_t num_pkts_lost;
} qcm_ping_summary_type;

参数	类型	说明
min_rtt	qosa_uint32_t	RTT的最小值；单位：毫秒
max_rtt	qosa_uint32_t	RTT的最大值；单位：毫秒
avg_rtt	qosa_uint32_t	RTT的平均值；单位：毫秒
num_pkts_sent	qosa_uint32_t	已发送数据包数量
num_pkts_recvd	qosa_uint32_t	已接收回应包数量
num_pkts_lost	qosa_uint32_t	丢失的数据包数量

qcm_ping_stats_type

Ping的实时状态信息结构体定义如下：

typedef struct
{
    qosa_uint32_t ping_rtt;
    qosa_uint32_t ping_size;
    qosa_uint32_t ping_ttl;
    char          resolved_ip_addr[CONFIG_QOSA_INET6_ADDRSTRLEN];
} qcm_ping_stats_type;

参数	类型	说明
ping_rtt	qosa_uint32_t	RTT值
ping_size	qosa_uint32_t	Ping数据包的大小；单位：字节
ping_ttl	qosa_uint32_t	Ping数据包的TTL值
resolved_ip_addr	char	Ping目标主机IP地址

枚举定义

qcm_ping_event_type

Ping返回的事件类型枚举定义如下：

typedef enum
{
    QCM_PING_STATS = 1,
    QCM_PING_SUMMARY = 2,
} qcm_ping_event_type;

成员	说明
QCM_PING_STATS	单次的Ping结果
QCM_PING_SUMMARY	Ping的统计信息

qcm_ping_error_e

Ping事件的结果码枚举定义如下：

typedef enum
{
    QCM_PING_OK = 0,
    QCM_PING_SEND_END = 1,
    QCM_PING_ERR_UNKNOW = (QOSA_COMPONENT_PING << 16) | 550,
    QCM_PING_ERR_INVALID_PARAM = (QOSA_COMPONENT_PING << 16) | 552,
    QCM_PING_ERR_MEMORY = (QOSA_COMPONENT_PING << 16) | 553,
    QCM_PING_ERR_SOCKET_NEW_FAILURE = (QOSA_COMPONENT_PING << 16) | 554,
    QCM_PING_ERR_SOCKET_BIND_FAILURE = (QOSA_COMPONENT_PING << 16) | 556,
    QCM_PING_ERR_SOCKET_WRITE_FAILURE = (QOSA_COMPONENT_PING << 16) | 558,
    QCM_PING_ERR_SOCKET_READ_FAILURE = (QOSA_COMPONENT_PING << 16) | 559,
    QCM_PING_ERR_PDP_ACTIVE_FAILURE = (QOSA_COMPONENT_PING << 16) | 561,
    QCM_PING_ERR_DNS_FAILURE = (QOSA_COMPONENT_PING << 16) | 565,
    QCM_PING_ERR_SOCKET_CONNECT_FAILURE = (QOSA_COMPONENT_PING << 16) | 566,
    QCM_PING_ERR_TIMEOUT = (QOSA_COMPONENT_PING << 16) | 569,
    QCM_PING_ERR_OPERATION_NOT_ALLOWED = (QOSA_COMPONENT_PING << 16) | 572,
} qcm_ping_error_e;

成员	说明
QCM_PING_OK	函数执行成功
QCM_PING_SEND_END	数据包发送结束
QCM_PING_ERR_UNKNOW	未知错误
QCM_PING_ERR_INVALID_PARAM	参数无效
QCM_PING_ERR_MEMORY	内存不足
QCM_PING_ERR_SOCKET_NEW_FAILURE	创建Socket失败
QCM_PING_ERR_SOCKET_BIND_FAILURE	Socket绑定失败
QCM_PING_ERR_SOCKET_WRITE_FAILURE	Socket写入失败
QCM_PING_ERR_SOCKET_READ_FAILURE	Socket读取失败
QCM_PING_ERR_PDP_ACTIVE_FAILURE	PDP上下文激活失败
QCM_PING_ERR_DNS_FAILURE	DNS解析失败
QCM_PING_ERR_SOCKET_CONNECT_FAILURE	Socket连接失败
QCM_PING_ERR_TIMEOUT	操作超时
QCM_PING_ERR_OPERATION_NOT_ALLOWED	操作不允许

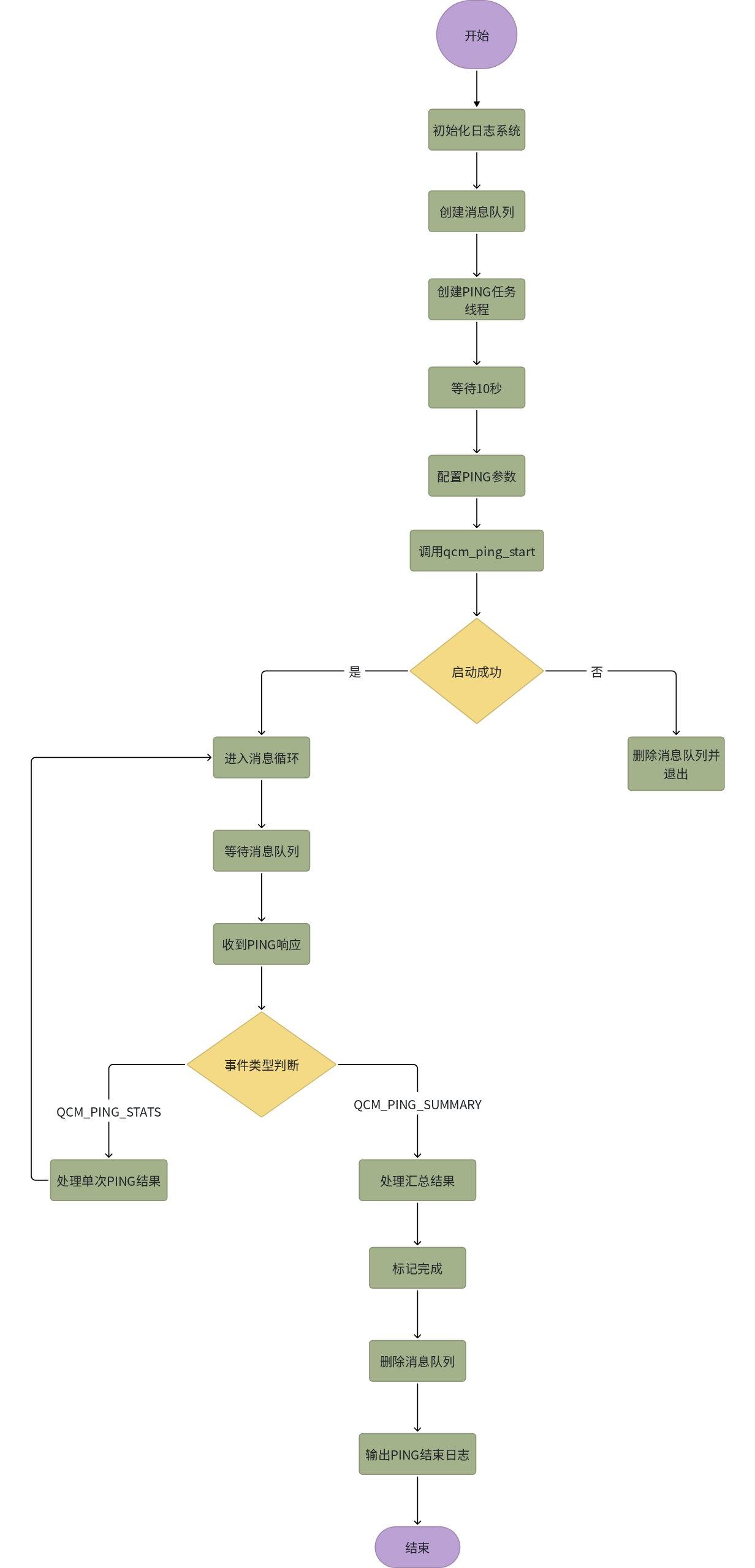

应用逻辑流程图

示例代码

完整示例代码请查看 https://github.com/UniRTOS/UniRTOS-Doc-Examples/blob/main/network/network_protocol/ping/ping_demo.c

Ping功能配置建议

参数	推荐值	说明
num_data_bytes	32~1472	过大的载荷可能导致数据包超出网络MTU限制，从而引发分片或丢弃
num_pings	4~10	平衡测试耗时与统计结果准确性
ping_response_time_out	1000~5000	2000毫秒适用于大多数网络情景
ttl	32~255	64适用于大多数网络情景

常见问题排查指南

错误码/问题）	可能原因	建议解决方案
QCM_PING_ERR_INVALID_PARAM（参数无效）	输入参数为空、参数设置超出范围或格式错误	完整初始化 ping_options 结构体 校验 host 字符串非空 限制 sim_id 仅为0/1、cid≥ 1、num_pings≥ 1 载荷长度控制在MTU范围内
QCM_PING_ERR_MEMORY（内存不足）	系统内存分配失败，任务栈空间过小或堆内存耗尽	优化代码内存使用 增加任务栈大小（如 UNIR_PING_DEMO_TASK_STACK_SIZE） 检查系统整体负载
QCM_PING_ERR_SOCKET_NEW_FAILURE（创建Socket失败）	网络栈未初始化或Socket资源耗尽	确保PDP上下文已激活 重启网络功能 检查系统Socket限制
QCM_PING_ERR_SOCKET_BIND_FAILURE（Socket绑定失败）	本地IP配置异常、端口冲突或系统权限/防火墙拦截	验证本地IP配置正确性 避免使用保留端口 检查防火墙规则。
QCM_PING_ERR_SOCKET_WRITE_FAILURE（Socket写入失败）	网络连接中断或缓冲区满	检查网络信号强度 增加重试机制 先Ping网关确认本地链路通畅再测试外网
QCM_PING_ERR_SOCKET_READ_FAILURE（Socket读取失败）	响应包丢失或读取超时	调大 ping_response_time_out 超时时间 检查网络稳定性 抓取日志定位报文丢失节点
QCM_PING_ERR_PDP_ACTIVE_FAILURE（PDP上下文激活失败）	SIM卡未就绪、网络未注册或APN配置错误	确认SIM卡已正常插入并有效 通过AT命令确认模块成功注网 配置正确APN
QCM_PING_ERR_DNS_FAILURE（DNS解析失败）	域名无效、网络无DNS服务器或解析超时	使用IP地址代替域名测试 检查DNS服务器设置 先Ping公网IP（如8.8.8.8）确认外网连通
QCM_PING_ERR_SOCKET_CONNECT_FAILURE（Socket连接失败）	目标不可达、防火墙阻挡或路由问题	使用traceroute工具诊断路由 检查防火墙/ACL规则 切换网络接口
QCM_PING_ERR_TIMEOUT（操作超时）	响应超时时间过短或网络延迟高	将 ping_response_time_out 调至1000毫秒以上 减少 num_data_bytes 优化网络环境
QCM_PING_ERR_OPERATION_NOT_ALLOWED（操作不允许）	权限不足或模块未启用Ping功能	检查系统权限 确保 qcm_ping_app.h 等库已正确集成 重启设备
QCM_PING_ERR_UNKNOW（未知错误）	未分类错误，可能为底层系统问题	-
无错误但RTT高、丢包率高	网络拥塞、信号弱或目标服务器负载	减少 num_pings，降低网络占用 切换到有线网络 分析 qcm_ping_summary_type 统计信息
回调未触发（无 QCM_PING_STATS/SUMMARY）	任务/消息队列未正确初始化或阻塞	确认回调函数已正确注册 确认应用任务上下文正常且未被长时间阻塞 若使用异步流程，确认主循环或事件处理逻辑可以正常接收并处理Ping结果通知
